產品概覽

核心優勢

產品定位、點膠作業、膠路固化分開至兩工位，并行作業，實現效率提升。
實現對產品四個方向旋轉，滿足產品四邊側面點膠需求。
智能、防呆、操作簡單。治具表面設有定位銷進行產品定位，使用真空吸附產品使其穩固于治具上，具有真空檢測系統，若吸附未達到要求及時報警，人工干預調整產品。
UV-LED固化光源，穩定照射，固化快，固化時間可按需設置，且可根據產品需求布局，布局自由，節省空間。

設備前后可自由搭載機械手，實現全線自動化生產。

設備全自動工作流程

第一步放置產品：前機械手臂平面放置產品至Y1軸吸附治具表面并發送放置完成信號于設備（治具表面設有定位銷進行產品定位，并設有防呆設計）；
第二步產品固定：設備收到Y(jié)1軸放置產品完成信號后啟動，真空吸附產品使其穩固于治具上（具有真空檢測系統，若吸附未達到要求，設備將報警，人工干預調整產品）；
第三步產品點膠：設備Y1軸運行至點膠位，R1旋轉軸帶動產品傾斜90度，使其側邊到達點膠位，設備對其側邊點膠，R2軸依次90度旋轉產品，側邊依次點膠完成后，R1軸反向旋轉90度，使產品恢復平面狀態（同時機械手臂放置Y2軸產品，其流程與Y1軸相同）；
第四步產品固化：Y1軸運行至UV-LED光源固化位，氣缸帶動四側固化光源下降至產品側邊進行四側邊固化，達到預設固化時間后，氣缸帶動四側固化光源恢復原位(Y2軸工作流程與Y1軸相同)；
第五步取下產品：Y1軸帶動產品至設備后部取料位，真空吸附關閉并發送取料信號于后機械手臂，后機械手臂取下產品并發送取料完成信號于設備，設備收到取料完成信號后運行Y1軸至原點產品放置位（Y2軸工作流程與Y1軸相同）；

第六步重復流程：重復一至五流程

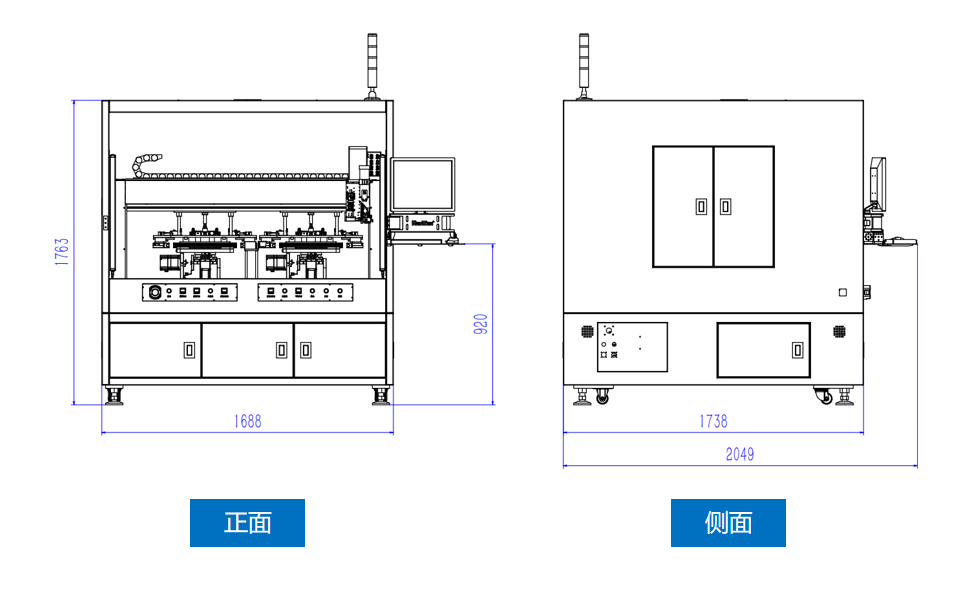

外形尺寸圖

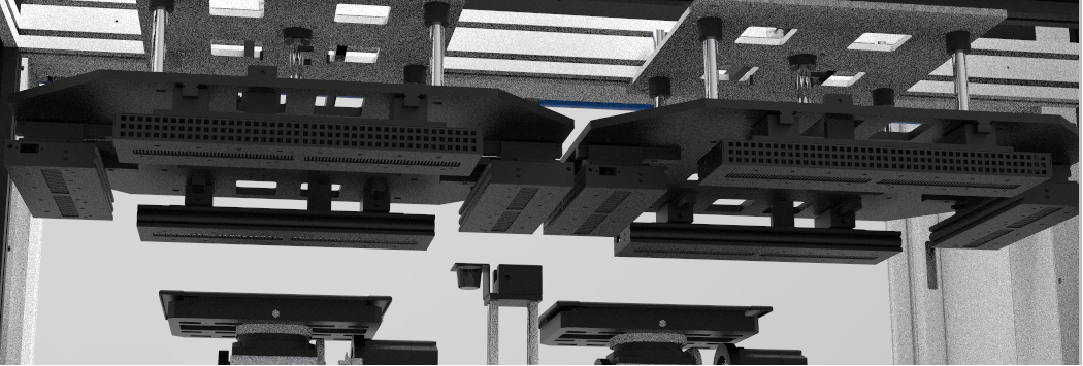

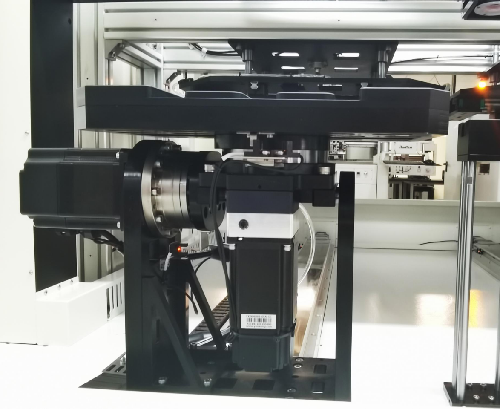

UV-LED膠路固化 旋轉平臺實現產品四邊側面點膠

規格參數

GJ11121Y	基本參數
外形尺寸 mm	1688×2049×1763（WDH）
重量 kg	720
用電需求	電壓220V，50HZ，電流16A
氣壓需求MPa	最小氣壓0.6
功耗W	≦2000W
行程 mm	X1100Y1200Z100
工作高度mm	920
Y軸負載（含載具）Kg	20
Z軸負載	10
軸數	X、Y1、Y2、Z
驅動方式	伺服馬達+精密滾珠絲桿(X\Y\Z)
定位精度	50um(X\Y\Z)
重復精度	±20um(X\Y/Z)
最大速度mm/s	1000(X/Y)；300(Z)
最大加速度	1g(X/Y)；0.3g（Z）
視覺定位系統	工業CCD
計算機及軟件	Windows 系統，C++平臺控制軟件
