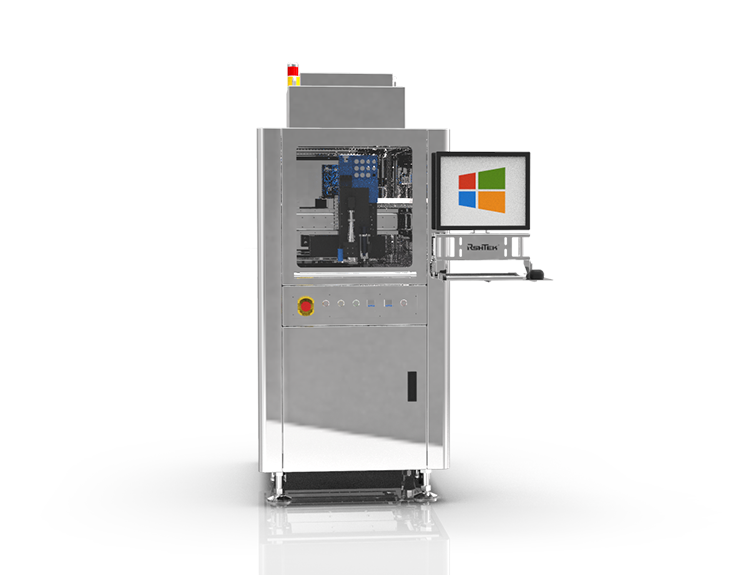

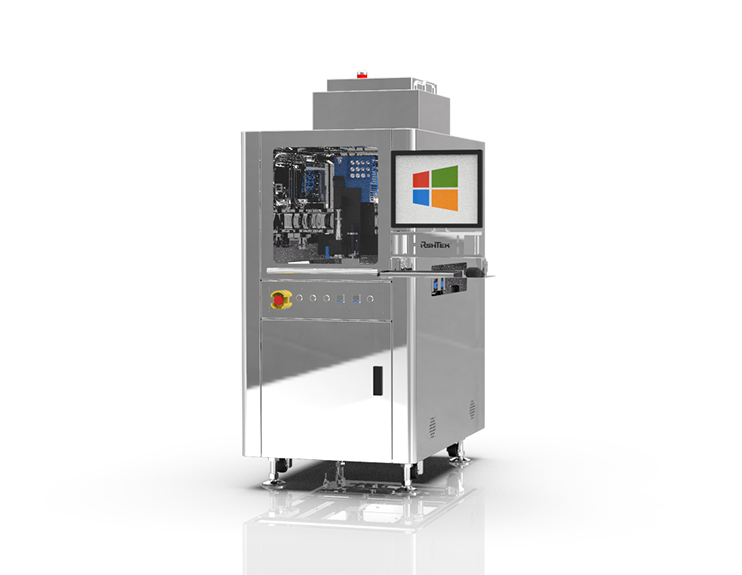

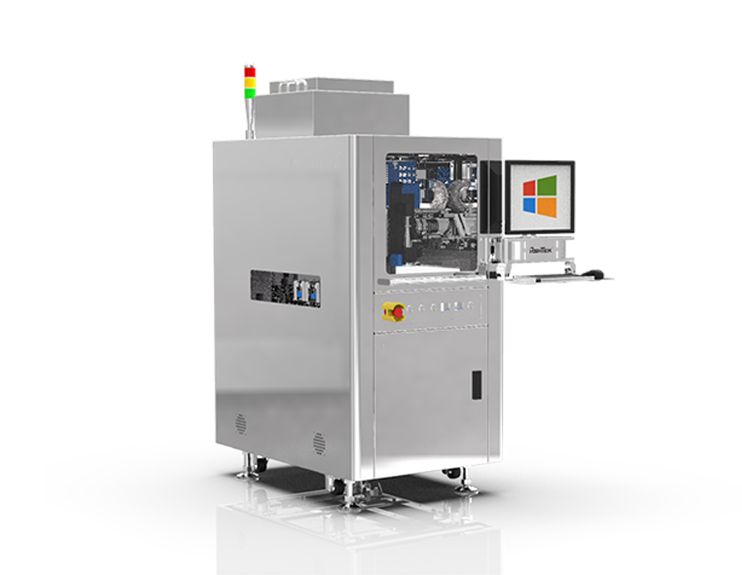

    半導體點膠機直線電機LS-77

    睿斯合點膠針對半導體行業的精密點膠需求,研發出大理石機架+直線電機點膠機,精度可達1um,速度可達1.5m/s,百級防塵,打造無塵工作環境。

    產品概覽

    半導體點膠機LS-77核心優勢

    高速運行,高速點膠,最大速度可達1.5m/s(X/Y),最大加速度1.5g(X/Y)。

    高精度,大理石平臺結構精密質地均勻,穩定性好,強度大、硬度高,耐磨性好,能在重負荷及一般溫度下保持穩定。直線電機加速度大,因為消除了影響精度的中間環節,系統的精度更高。

    百級防塵,配置防塵部件及線纜,氣體過濾等,打造無塵工作環境,專用于環保車間。ESD防靜電設計(符合IEC61340、ANSI/ESDS20.20標準) ; 防震動(礦物質框架,具有良好吸震性,有效減少高速運動帶來的沖擊)。

    實時MES系統對接,上傳生產狀態信息,系統異常狀態報警。支持SECS/GEM半導體通訊協議。


    外形尺寸(單位:mm):770×1170×1770(W*D*H)

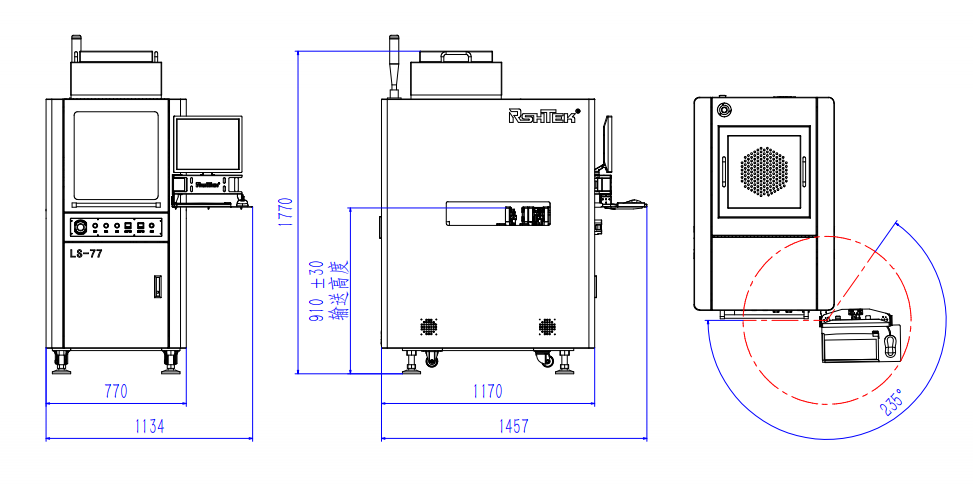

    半導體點膠機LS-77尺寸圖

    適用行業

    符合半導體行業高精高速的點膠工藝需求。

    規格參數

    LS-77

    基本參數

    尺寸 mm

    770×1170×1770(W*D*H)

    重量 kg

    標準機:980

    用電需求

    電壓220V,50HZ,電流16A

    氣壓需求MPa

    最小氣壓0.6

    設備功耗W

    ≦3200

    有效行程 mm

    X410*Y475(單閥單軌);X410*Y400(單閥雙軌)

    X350*Y475(雙閥單軌);X350*Y400(雙閥雙軌)

    軌道高度mm

    910±30

    軌道承重(含載具)Kg

    4.5

    最大基板厚度 mm

    5.5

    軸數

    X、Y、Z

    驅動方式

    直線電機+精密導軌

    定位精度

    ±2um(X\Y);±2um(Z)

    重復精度

    ±1um(X\Y);±1um(Z)

    最大速度

    1.5m/s(X/Y);

    最大加速度

    1.5g(X/Y);

    視覺定位系統

    工業CCD

    計算機及軟件

    Windows 系統開發下軟件
