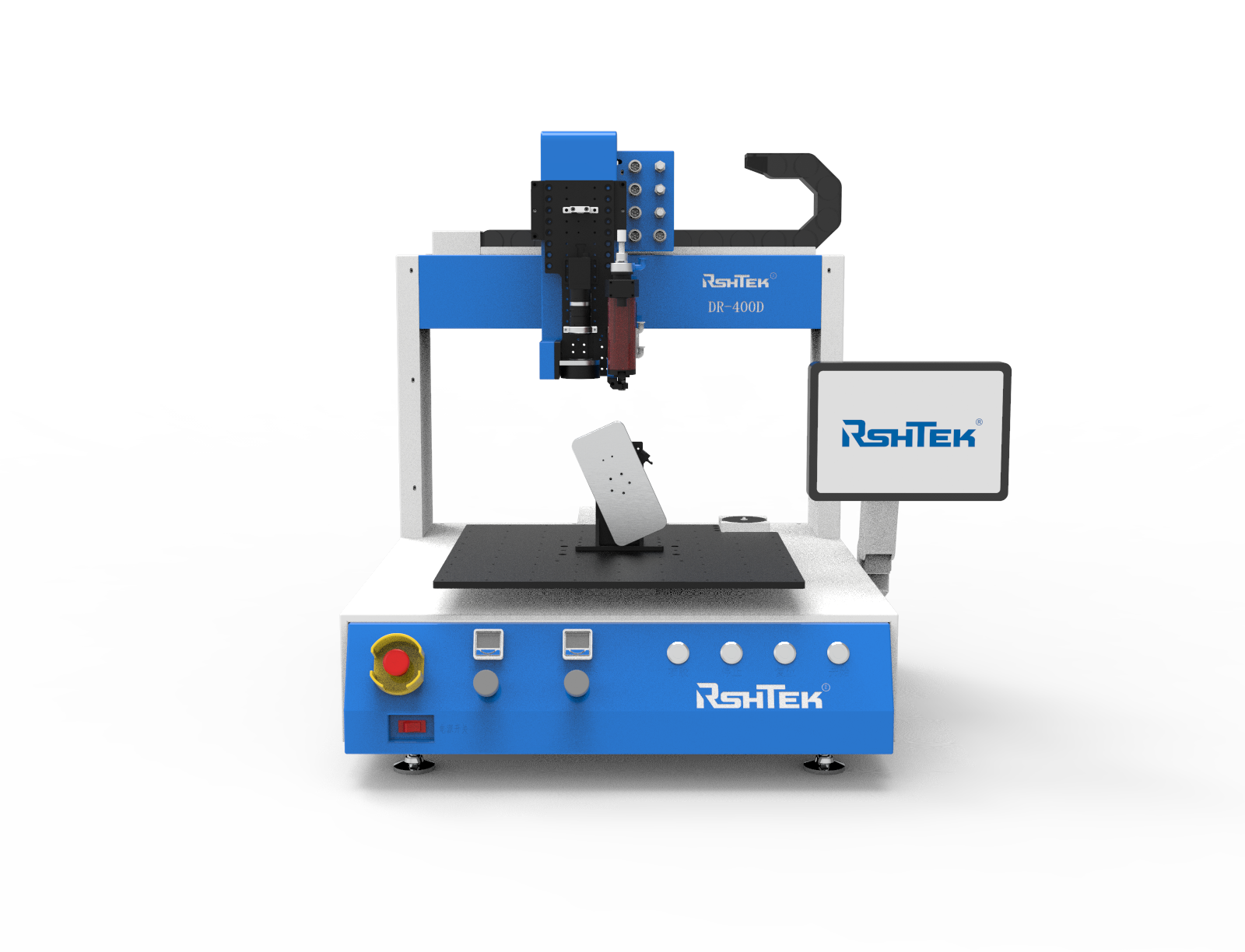

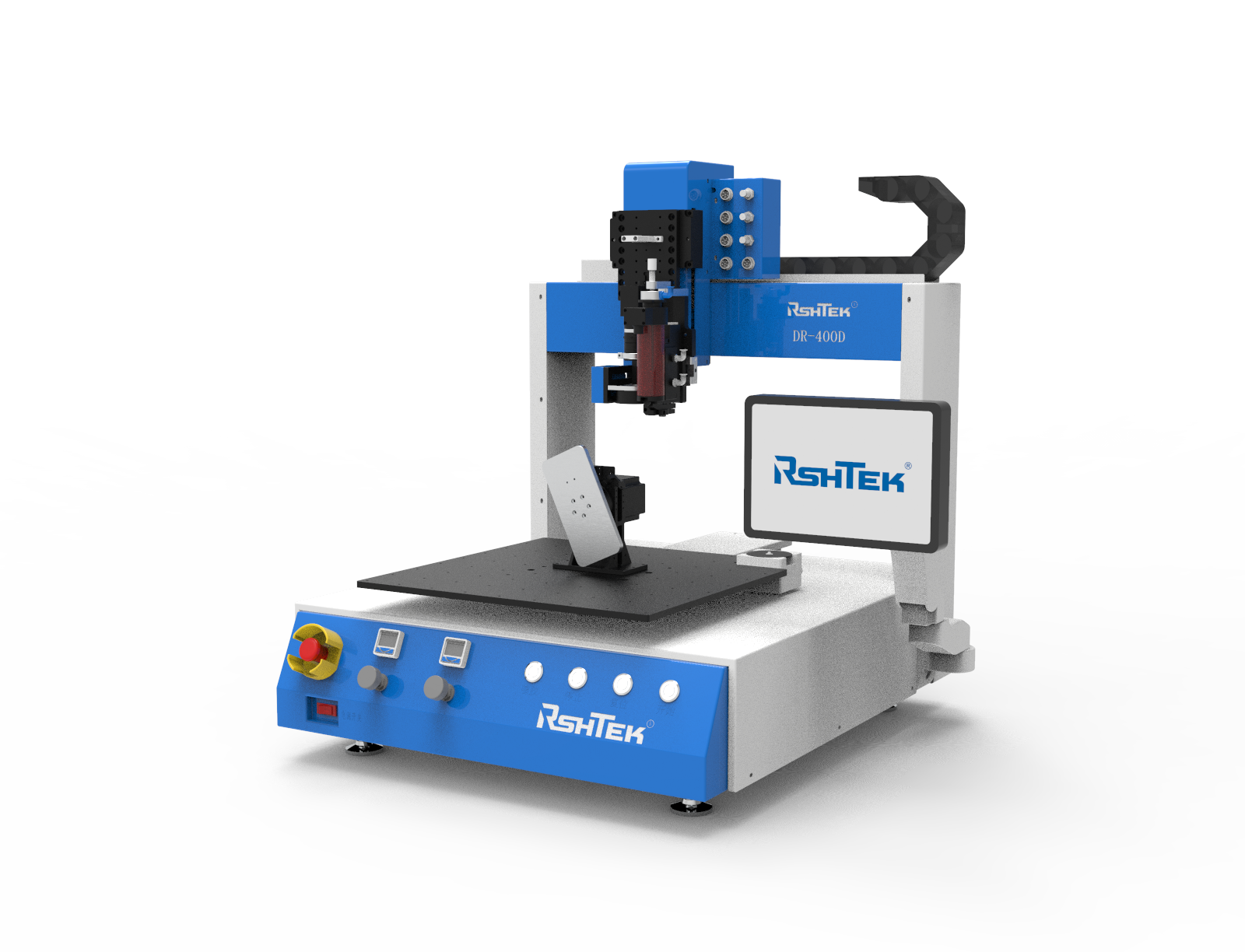

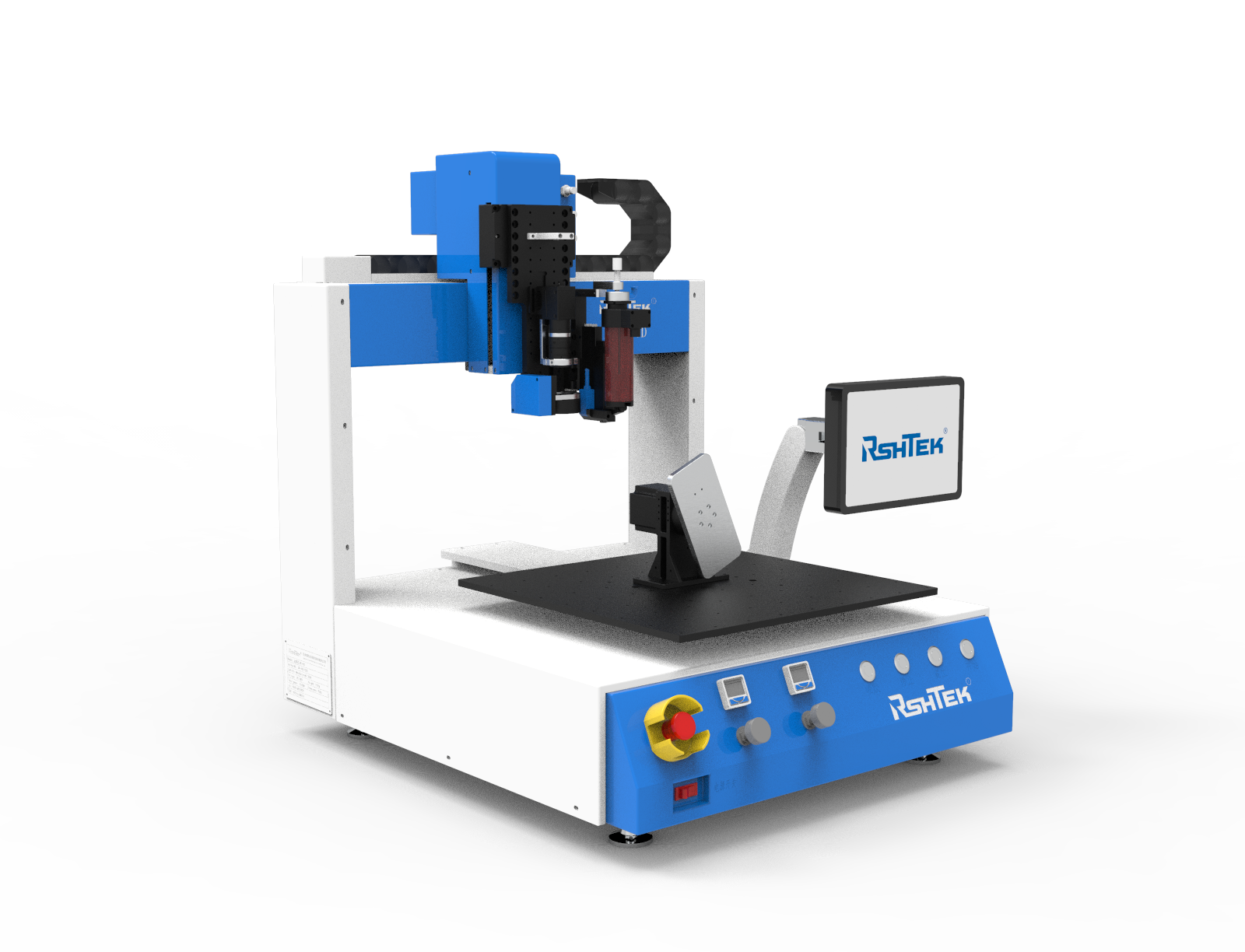

DR-400D是睿斯合桌面機DR系列的升級版，旋轉機構帶動產品旋轉，可實現對產品四邊依次點膠。 睿斯合三軸桌面點膠機DR系列，嚴選伺服電機、絲桿品質，保證了產品的精度和耐用性。控制系統全內置設計+懸臂式顯示器，使得整機緊湊，更方便收納?？纱钆涠嗫铧c(diǎn)膠閥，滿足不同工藝生產的需求。適用于熱熔膠粘接、底部填充膠、表面貼裝等。
優勢特點
1. X-Y-Z軸的精度符合大部分點膠工藝需求；
2. 視覺算法支持模板匹配、邊沿檢測、輪廓識別、形狀捕捉；
3. 支持點、直線、圓（?。E 圓、螺旋填充、矩形填充等；
4. 成熟穩定的運動平臺， C++平臺控制軟件操作簡便， 編程容易；
5. 通訊功能可以與客戶SFL系統 對接，實現即時通訊，根據客 戶SFL系統指示完成選擇性點 膠；
6. 標配：單閥、真空清潔裝置、 報警裝置、視覺點膠軟件、CCD視覺系統；

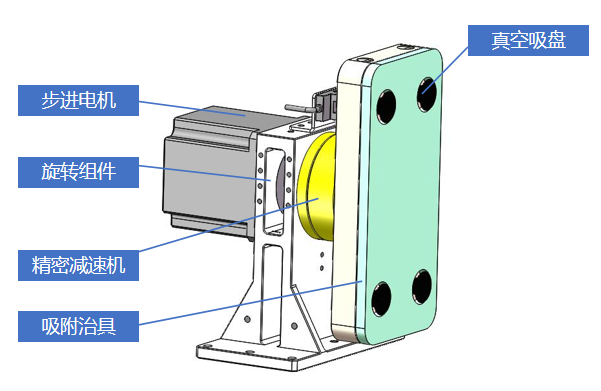

產品旋轉模塊特點
4、治具采用工程塑料制作，避免損傷產品；
3.點膠完成后，Y軸移動至原點位置，人工 點擊真空按鈕關閉真空，同時取下產品；
規格 | 基本參數 |
外形尺寸 mm | 634*722*766（W*D*H） |
重量 Kg | 標準機：105 |
工作范圍mm | 400*400*100 |
用電需求 | 電壓220V，50HZ，電流16A |
氣壓需求MPa | 最小氣壓0.6 |
功耗W | ≦1000W |
Z軸負載 Kg | 6 |
Y軸負載 Kg | 15 |
存儲容量（G） | 320G（固態硬盤） |
控制方式 | 交流伺服+高精密模組 |
軸數 | X、Y、Z |
驅動方式 | 精密滾珠絲桿 |
定位精度 | ±20um(X\Y\Z) |
重復精度 | ±10um(X\Y\Z) |
最大速度mm/s | X：500； Y：500；Z:300 |
視覺定位系統 | 130萬像素工業相機 |
分辨率（mm/pixel） | 0.01x0.01（可調） |
最大加速度g | 0.8 |
識別范圍 | 14x14（由所選鏡頭選擇） |
計算機及軟件 | Windows 系統開發下軟件 |
