    精密涂覆設備RC-950回流軌道

    選擇性精密涂覆設備RC- 950,整體采用鋼體架構設計,可承受高速運行時沖擊,機臺運行平穩無共振噪音,軌道負載可達8kg,支持CCD找Mark基準定位功能,確保涂覆精度與生產穩定 ,軟件視覺自動位置補償,有效消除板偏導致的位置誤差 。


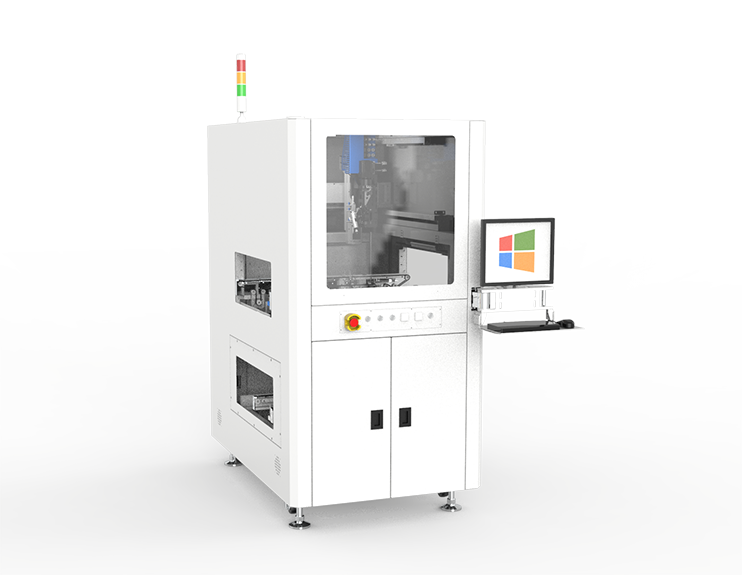

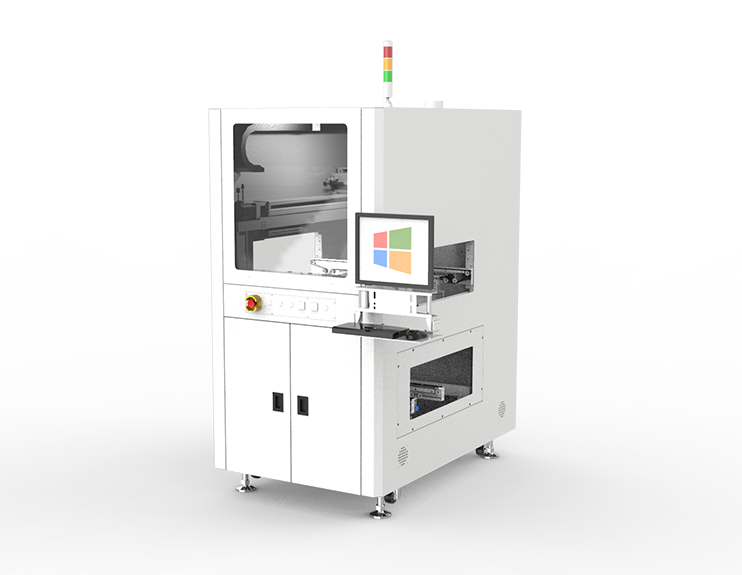

    產品概覽

    產品尺寸

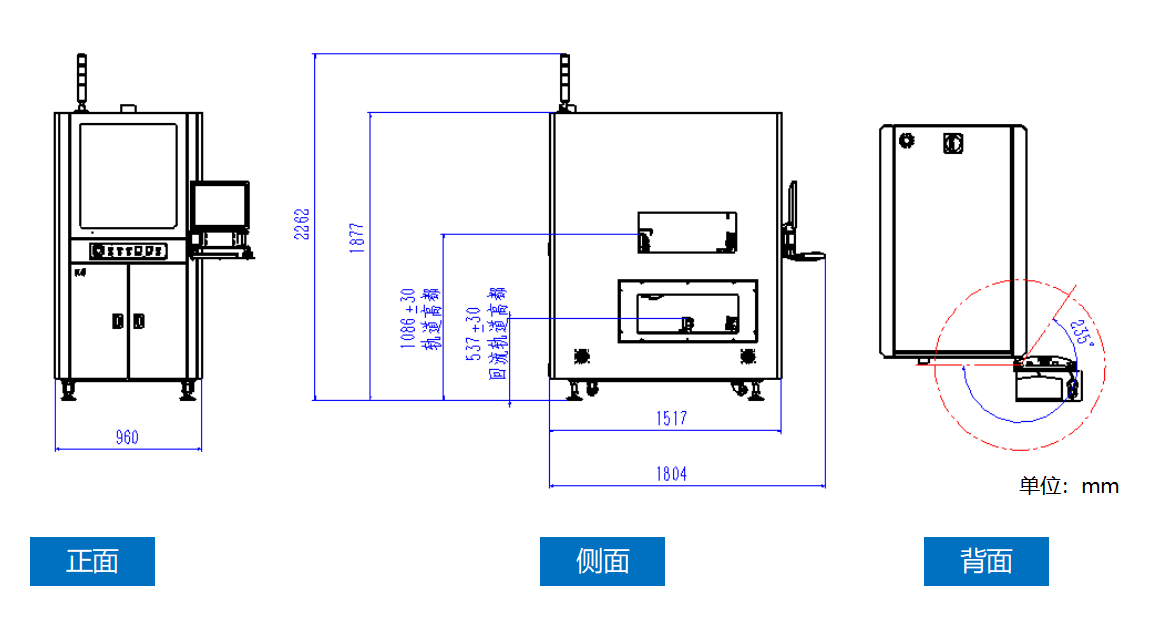

    精密涂覆設備尺寸


    優勢特點

    靈活的多軸控制,可實現復雜的PCB板的高難度噴涂;
    工作中無需中斷可改變噴涂模式,效率大幅度提升;
    強大的工藝控制能力確保涂覆高質量和一致性;
    二維碼、條形碼掃描,程序自動調節與防呆;
    適用于多行業涂覆應用,多拼版,高產能需求,制程工藝多樣的大面積選擇性涂覆工藝;
    多種閥體配置,多樣閥體排列,適應多樣拼版生產需求;
    設備自帶噴涂效果檢測功能,可人工實時檢測噴涂品質;

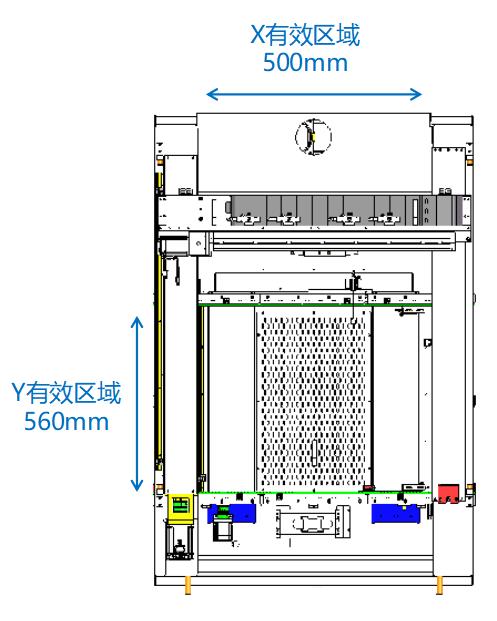

    X軸有效區域 500mm;Y軸有效區域560mm;

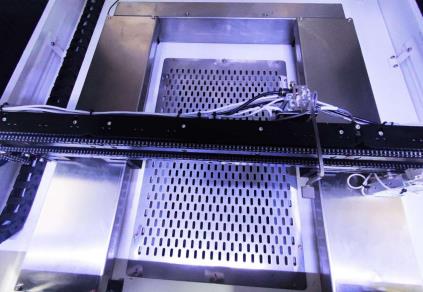

    軌道調幅采用馬達驅動,直線滑軌與絲桿傳動,并配有限位開關,安全、快捷、輕巧。軌道可電動調節寬度范圍60mm~600mm;
    絲桿使用不銹鋼防護罩,防止其被噴涂。


    CCD視覺系統:匹配高分辨率CCD視覺系統,支持CCD找Mark基準定位功能,確保涂覆精度與生產穩定,軟件視覺自動位置補償,有效消除板偏導致的位置誤差,確保涂覆的精準度。

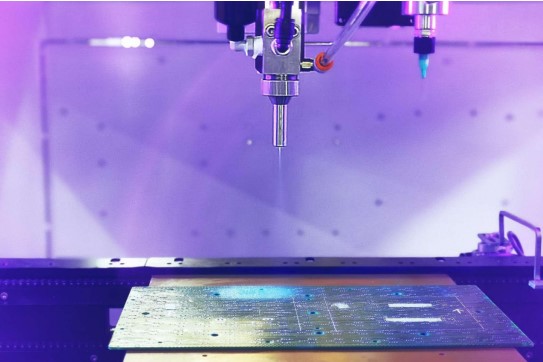

    精密霧化閥+針式膠閥,雙閥異步配置,配合工作,可保證涂敷的精準。膠閥可根據生產需要任意搭配。

    規格參數

    類型

    規格

    詳情

    涂敷參數

    涂敷行程

    X500mm*Y560mm

    元件最大高度

    100mm;下100mm

    PCB邊緣空間

    3mm

    單次涂敷寬度

    5-15mm

    傳送系統

    工作方向

    →右;右→左

    輸送高度

    1080±30mm;下530±30mm

    輸送速度

    50-300mm/s

    調幅方式

    自動調節

    運動系統

    輸送軌道

    專用輸送軌道 + 鋼鏈條

    最大移動速度

    800mm/s

    重復精度

    ±0.01mm

    設備廠區要求

    外形尺寸 mm

    960x1804x1877 (L*W*H)

    設備重量

    800kg

    設備氣壓

    ≥0.6MPa

    排風量要求

    9m3/min

    設備電源

    電壓220V,50HZ,電流10A

    設備總功率

    ≤2200W

    控制及操作系統

    控制方式

    伺服電機+精密滾珠絲桿

    運行軟件

    win7/win10

    編程方式

    PC

    通訊端口

    SMEMA 接頭
