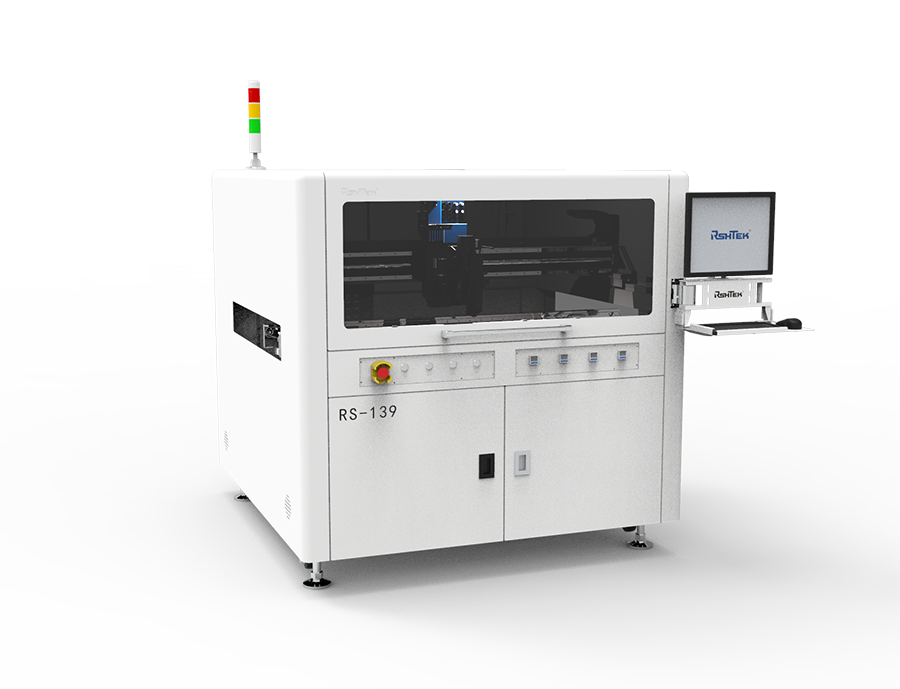

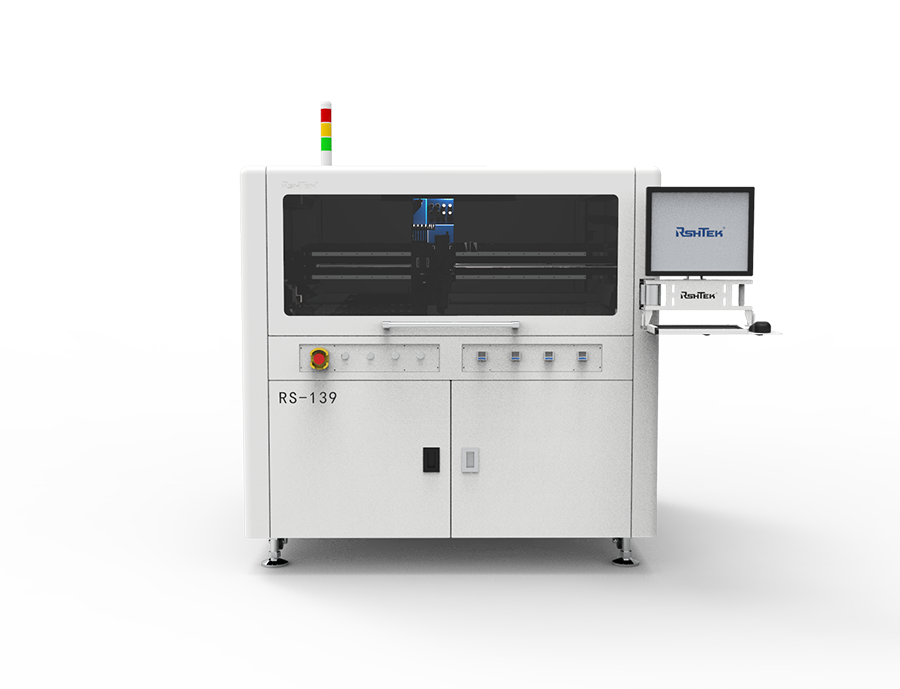

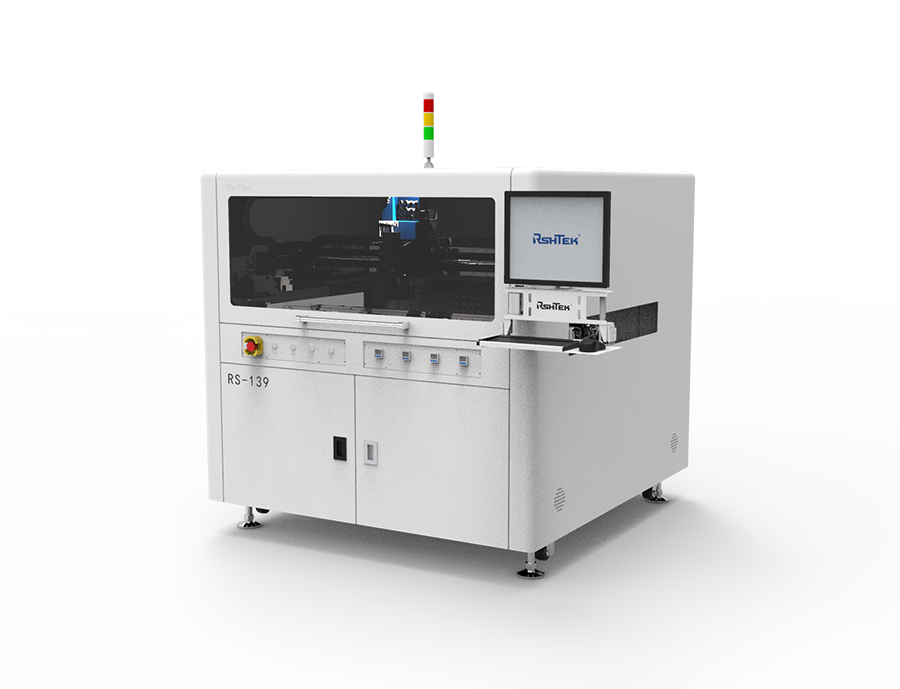

RS-139橫向大承載力鏈條傳送高速點膠系統，采用鏈條傳送，可稱重15KG，過載能力強，適合產品重量較大的產品進行自動化點膠，可在高溫、潮濕、多塵、有污染等惡劣環境中工作，環境適應性強。
特點及優勢
1、視覺算法支持模板匹配、邊沿檢測、輪廓識別、形狀捕捉；
2、支持點、直線、圓（?。?、橢圓、螺旋填充、矩形填充等；
3、軌道寬度可電動自由調節，傳送方向可系統控制；
4、支持膠重模式點膠；
5、可實現側面點膠，雙向傾斜（旋轉角度±35度）或四項傾斜（A旋轉角度:0～90度;B旋轉角度：0～45度）；
6、平皮帶、圓皮帶、鏈條式軌道可任選；
外形尺寸
1861×1887×1476（W*D*H）

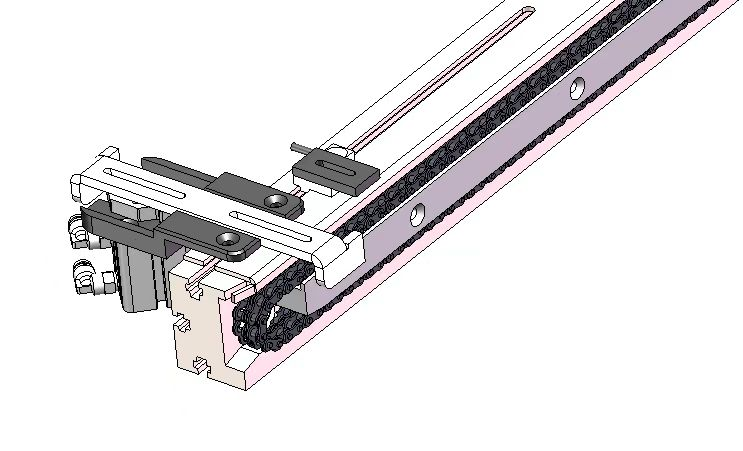

鏈條帶 輸送
RS-139選用鏈條帶輸送承重15KG，安裝和維護非常方便，結構簡單。無彈性滑動和打滑現象，過載能力強，相同工況下的傳動尺寸??；所需張緊力小，作用于軸上的壓力??；能在高溫、潮濕、多塵、有污染等惡劣環境中工作。
鏈式輸送能力大，可承載較大的負荷，具有結構簡單，載荷大，輸送速度快，效率高，運行平穩，維修方便等優點，適合輸送重型產品。

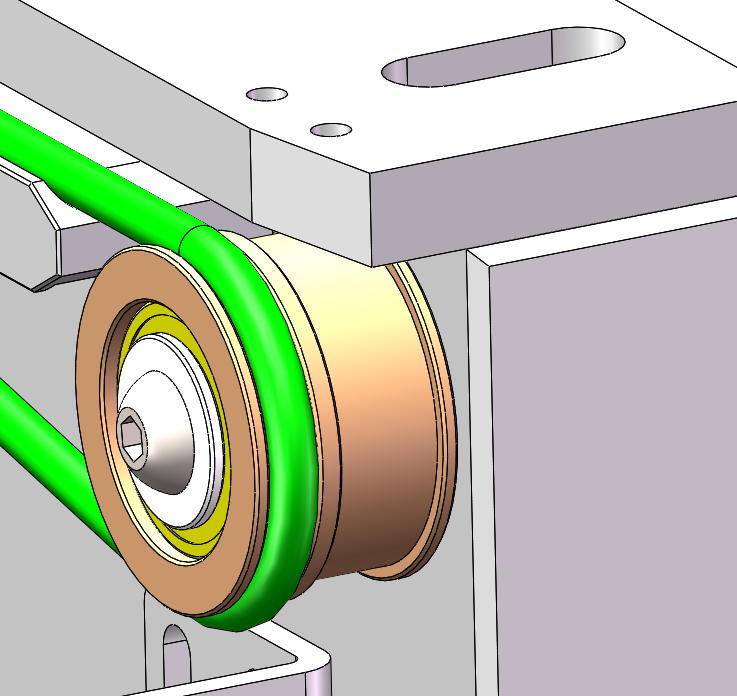

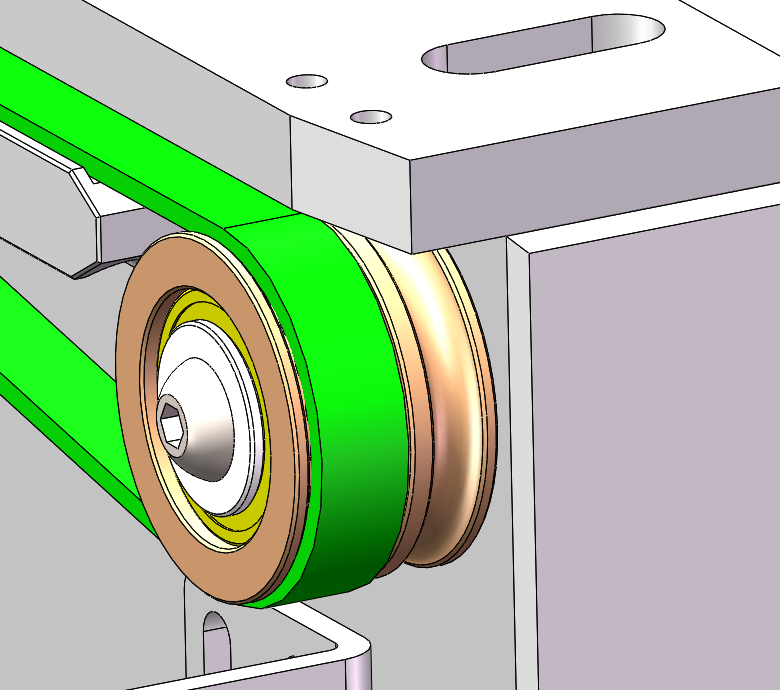

鏈條傳送／ 平皮帶／圓皮帶
RS-139 | 基本參數 |
尺寸mm | 1861×1887×1476（W*D*H） |
用電需求 | 電壓220V，50HZ，電流16A |
氣壓需求MPa | 最小氣壓0.6 |
設備功耗W | ≦2500 |
工作區域mm | X810*Y700*Z50 |
軌道高度mm | 900±30 |
軌道承重（標準）Kg | 15（鏈條輸送） |
最大基板厚度 mm | 5.5 |
軸數 | X、Y、Z |
驅動方式 | X/Y/Z軸采用伺服馬達+精密滾珠絲桿 |
定位精度 | ±15um(X\Y)；±15um(Z) |
重復精度 | ±10um(X\Y)；±10um(Z) |
最大速度mm/s | 800(X/Y)；300(Z) |
最大加速度 | 1g(X/Y)；0.3g（Z） |
視覺定位系統 | 工業CCD |
計算機及軟件 | Win7系統/Win10系統 |
