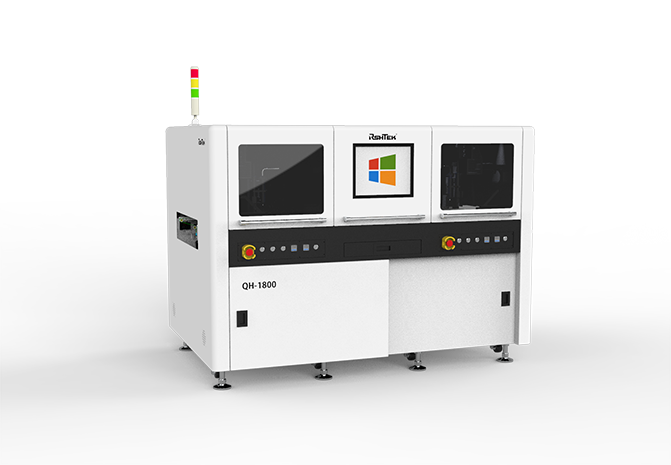

    汽車電子行業點膠系統_全自動視覺點膠機QH1800

    睿斯合QH1800全自動點膠機針對汽車電子行業,設計研發出的新款全自動視覺點膠機,可在同一產品上,一次進料,同時完成兩種不同的點膠工藝,極大的提高工作效率,雙X,雙Y,雙Z軸,有效行程X軸1200mm,Y軸520mm,Z軸50mm,可根據需求搭載不同的功能模塊。

    產品概覽
    產品優勢
    高精高速點膠設備,可同時完成兩種不同的點膠工藝;
    大尺寸雙X、Y、Z軸,高效全自動點膠;
    視覺算法支持模板匹配、邊沿檢測、輪廓識別、形狀捕捉;
    支持點、直線、圓(?。?、橢圓、螺旋填充、矩形填充等;
    成熟穩定的高速運動平臺,C++平臺控制軟件操作簡便,編程容易;
    通訊功能可以與客戶SFL系統對接,實現即時通訊,根據客戶SFL系統指示完成選擇性點膠;

    產品特色

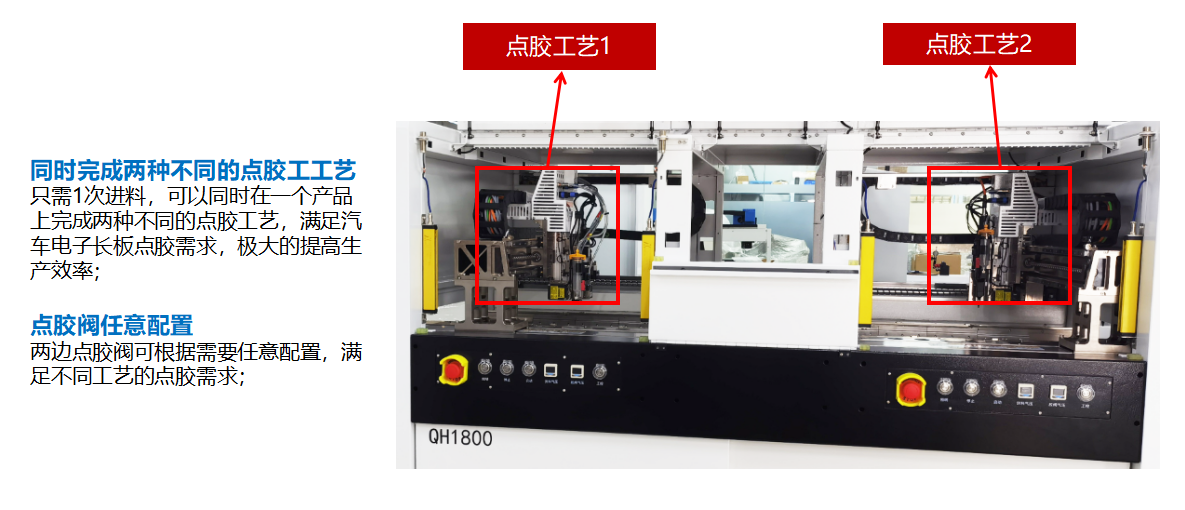

    同時完成兩種不同的點膠工藝,膠閥可以按需靈活配置,滿足需在一個產品上的完成多種點膠工藝的生產需求,極大的提高生產效率;


    產品尺寸圖

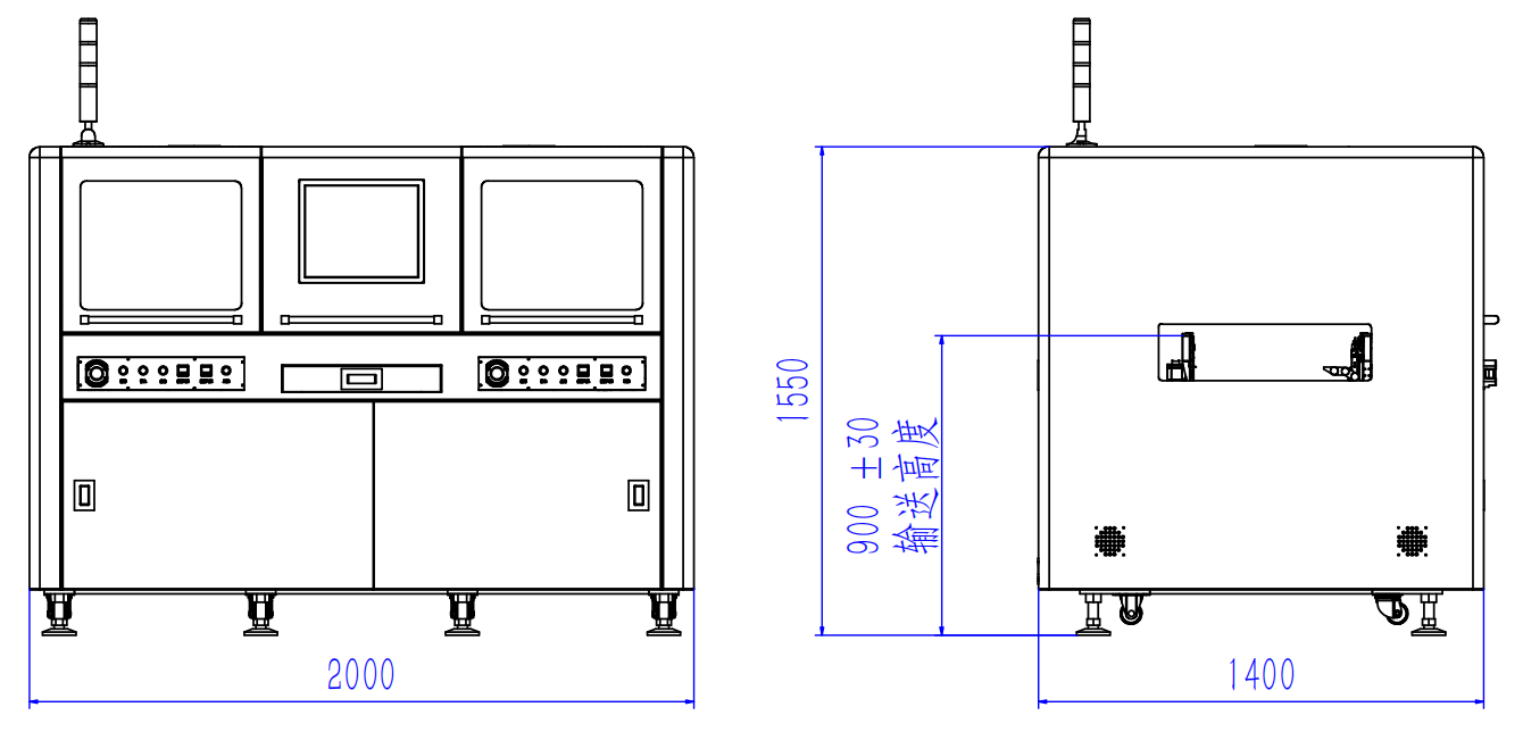

    QH-1800點膠機尺寸圖

    規格參數

    QH-1800

    基本參數

    外形尺寸 mm

    2000×1400×1550(W*D*H)

    有效行程 mm

    X1200*Y520*Z50(雙XYZ/單軌)

    軌道高度mm

    900±30

    軌道承重(含載具)Kg

    5

    最大基板厚度 mm

    5.5

    軸數

    X1、Y1、Z1、X2、Y2、Z2

    驅動方式

    X1/Y1/Z1/X2/Y2/Z2軸采用伺服馬達+精密滾珠絲桿

    定位精度

    20um(X1\Y1/X2/Y2);20um(Z1/Z2)

    重復精度

    ±10um(X1\Y1/X2/Y2);±10um(Z1/Z2)

    最大速度mm/s

    1000(X1\Y1/X2/Y2);300(Z1/Z2)

    最大加速度

    0.8g(X1\Y1/X2/Y2);0.3g(Z1/Z2)

    視覺定位系統

    工業CCD

    用電需求

    電壓220V,50HZ,電流16A

    氣壓需求MPa

    最小氣壓0.6

    設備功耗W

    ≦5000

    重量 kg

    標準機:1500

    計算機及軟件

    Windows 系統開發下軟件
