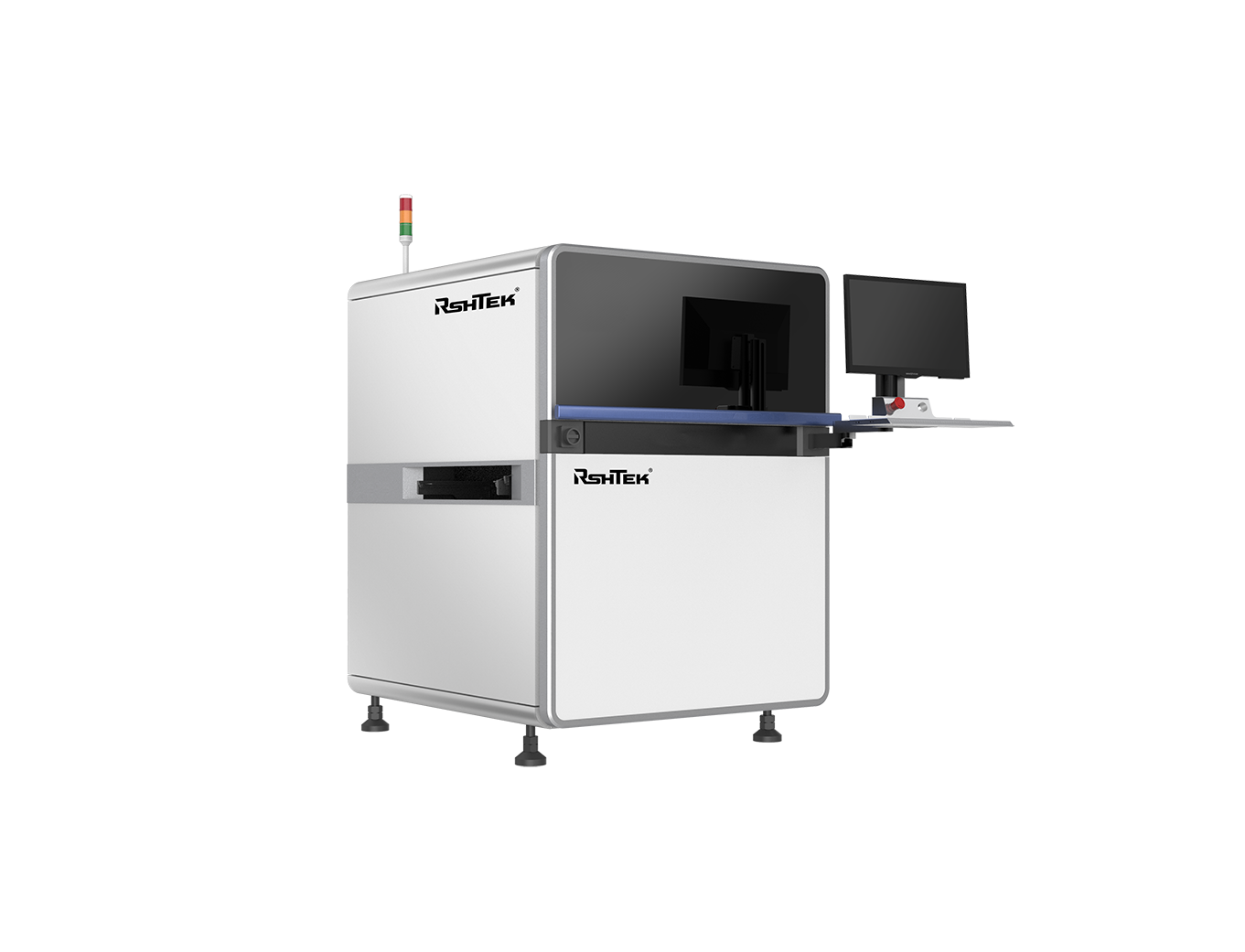

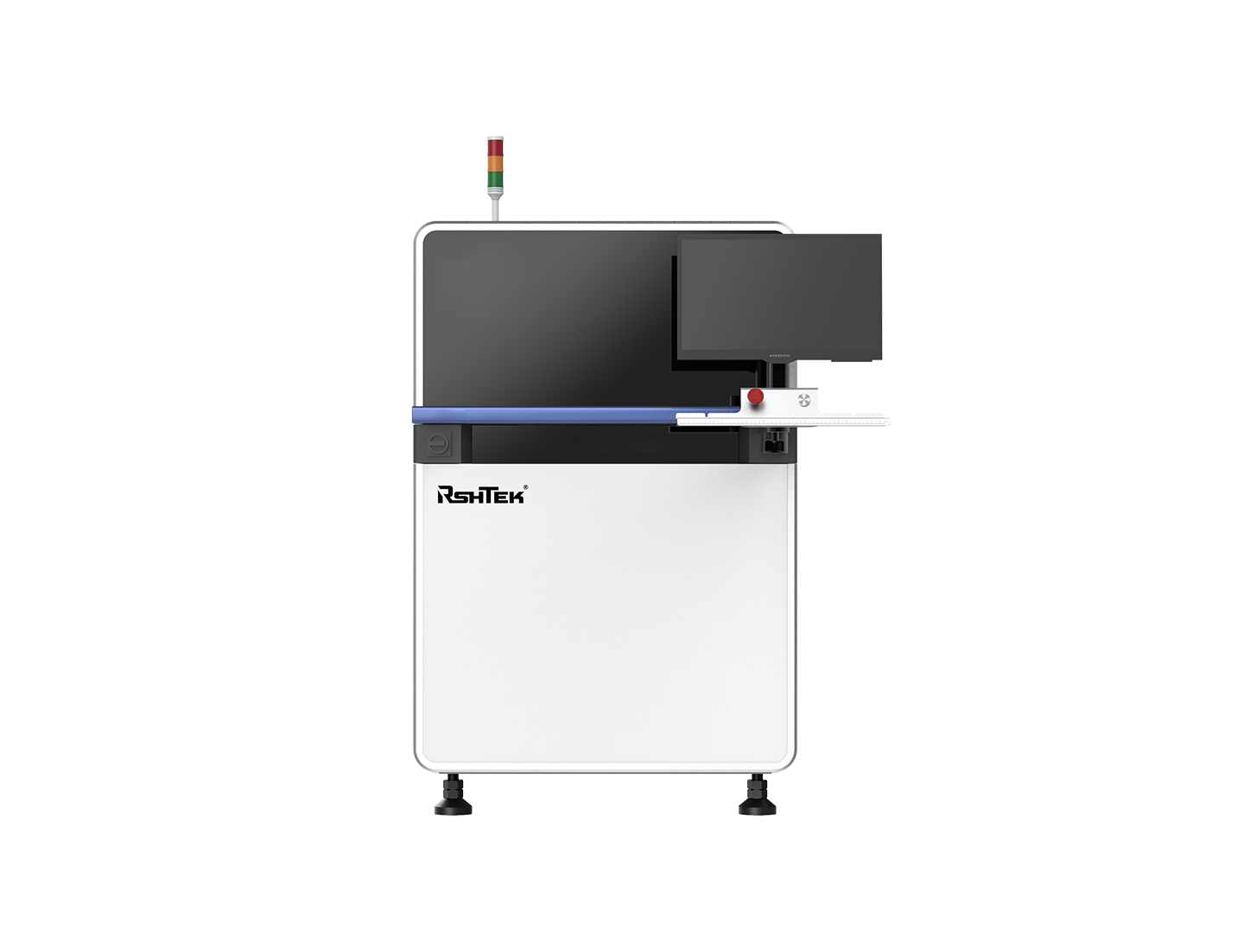

產品概覽

優勢特點

簡易編程，易學易用。一鍵自動搜索已訓練元器件及焊錫，快速編程，智能判定不良。
強大檢出能力。強泛化，強模糊特征識別能力特征，支持識別與PCB板同色的器件。
檢測速度快。上下鏡頭同步異時的拍照檢測，路徑規劃，實時運算。
適應多要求，多場景。支持貼片、焊錫、插件檢測模式，支持遠程編程、調試、管理。
數據可追溯。測試數據實時保留，可導出詳細數據報表。

面向工業4.0。集中管控，多設備互聯互通，一人多機，省人提效。

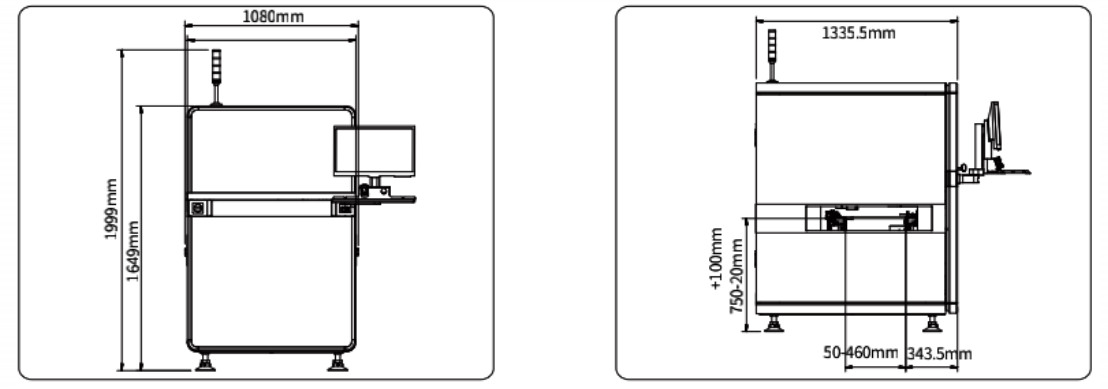

外形尺寸

技術優勢

簡易編程
智能判定，自動框選框選元器件及焊錫；離線編程，?持離線編程，可便捷修改、調試；
在線編程，測試的同時可對版式?件同步編輯；快速換線，直接調?已有版式?件，?需重復調整；

檢出能力強
基于大數據訓練的模型，元器件的識別準確率?，檢出能?及泛化強，能矯正元器件及焊錫，偏差引起的報警，降低誤報。
針對特征模糊情況，識別能力強。可有效檢出不良，不受板面絲印、器件?字變化干擾。
較強同?區分能里，無論是黑色板卡上的??器件、??器件上的??特征、??板卡上的??排插及跳線、綠?板卡上的熱敏電阻，均可有效識別漏、反。
泛化能?強，能兼容器件偏差、電容歪斜、焊點形態變化、顏?存在細微差異、不規則排列器件等復雜情況，實現低誤報率。

檢測速度快
采用采用上下鏡頭同步異時的拍照檢測模式，檢測速度快的同時，有效避免光源干擾；
同步移動，上下相機同時拍照檢測，提高檢測節拍；
實時運算，拍攝下個FOV的同時運算上個FOV焊點；
路徑規劃，?動規劃路徑，移動檢測，節省拍照時間；
自動調試，相機光源客軟件一鍵校正，減少保養時間；

檢測模式多
結合工廠生產模式的多樣化，可設計多種檢測模式，支持檢測多機型生產、替代料等模式。
支持拼板檢測，支持混料檢測，支持混板檢測

測試數據詳細
測試數據實時保留，可導出詳細數據報表，有利于?藝改善和?產追溯
相機?動讀取條碼（條形碼，?維碼）；數據完整，包括整體統計數據，及每??檢測板卡的所有檢測信息；
?持?鍵導出，便于回溯，數據可與MES系統實現有效對接；

集中管理，遠程服務
?持遠程編程、調試、管理，節省換線時間，?持?對多復判。
遠程調控、集中管理，減少?作中斷，提??產效能；遠程離線編程，編程的同時不影響檢測；遠程?持，快速響應維護；復判?作站，?對多復判；

檢測范圍廣
AI?具訓練模型，設備端可?主訓練特殊器件，可?動識別，提?檢測精度

快速學習新器件及焊點；可通過訓練，讓設備認識器件及焊點不同形態；降低誤報率；測試能?快速迭代、不斷升級；

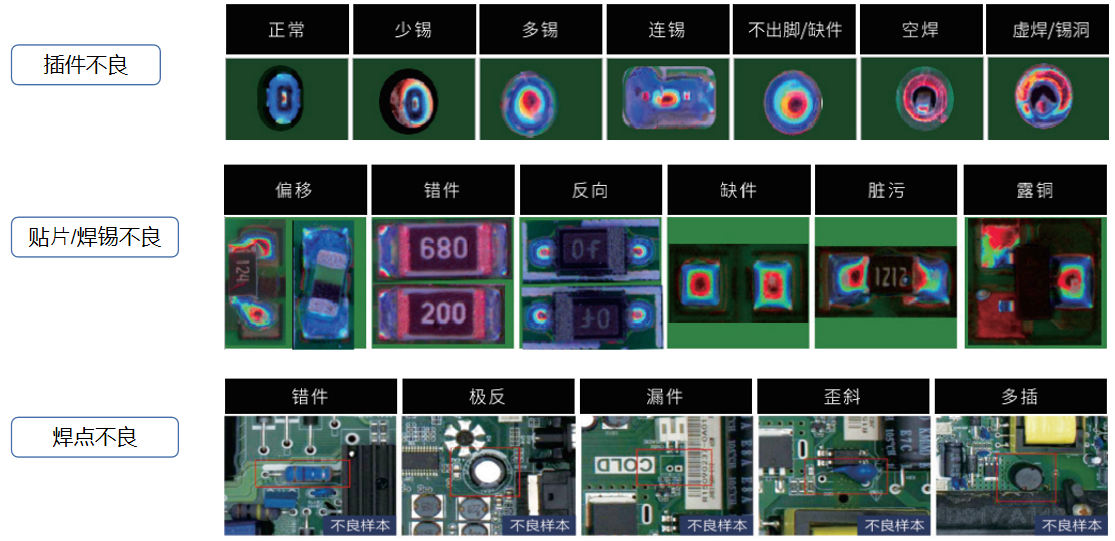

可檢查缺陷

規格參數

類別		項目	在線PCBA雙面光學檢測設備AIS501
PCBA規格		尺寸	50x50mm~510*460mm
		厚度	0.5mm-6mm
		元件高度	頂面:50mm，底面：50mm
		工藝邊	3mm
光學規格		相機	上相機：5MP彩色面陣高速工業相機 上相機：5MP彩色面陣高速工業相機
		光源	RGB+W四色積分光源
		FOV	20um@4537mm;15um@3630mm
		分辨率	20μm或15um
檢測相關		元件檢測	手插元器件及貼片料的缺件、反轉、偏移、破損、歪斜、多插、異物、污損等
		焊錫檢測	引腳跪腳、多錫、少錫、連錫、不出腳、空焊、虛焊/錫洞等
		其他功能	一維/二維碼識別/字符識別等
		混板測試	混板生產，支持程序自動調用
		算法	深度神經網絡算法，圖像對比，顏色對比，輪廓識別，偏移檢測，模板匹配，OCR等
		速度	0.23sec/FOV
	軟件系統	操作系統	Ubuntu 18.04 LTD 64bit
		功能	遠程控制、遠程協助、gerber文件導入、自定義模型訓練
		通訊方式	標準SMEMA接口
		數據輸出	自動生成統計分析SPC
		特色功能	元件自動搜索、一鍵編程
	硬件規格	工控主機	CPU：intel i7 顯卡：Nvida獨立GPU加速卡存儲：64G DDR ，256G SSD+2T機械硬盤網絡：1000M有線網卡
		顯示器	22寸 FHD顯示器
		運動機構	高精度絲桿+伺服電機
		軌道調寬	手動/自動
	外觀/電氣	機箱尺寸及重量	1050x1505x1650mm
		電源及功率	AC 220V, 額定功率 4000W
		氣源	>0.5Mpa
		工作環境	溫度：10~45℃，濕度： 30~85%RH
